1- کلیات

2- سیستم روشنایی

3- سیستم پریزهای برق و برق‌رسانی

4- سیستم تامین انرژی الکتریکی

5- سیستم توزیع و انتقال انرژی الکتریکی

6- سیستم برق اضطراری

7-سیستم اتصال زمین

8- سیستم برق‌گیر

9- سیستم تلفن

10- سیستم آنتن مرکزی

11- سیستم اعلام حریق

12- سیستم صوتی

13- سیستم کنترل ایمنی

14- سیستم مدیریت ساختمان (BMS )

دانلود دفترچه محاسبه تاسیسات الکتریکی

جهت مشاهده فیلم فارسی دوره محاسبه

تاسیسات الکتریکی و برق ساختمان کلیک کنید

دانلود نشریه 110 در مورد تاسیسات الکتریکی

جلد 2: مشخصات فنی عمومی و اجرایی تاسیسات برقی کارهای ساختمانی تاسیسات برقی جریان ضعیف

فهرست  جلد 2 سر فصل مطالب :

۱- سیمها و کابلهای فرکانس پایین (تلفن) ۲- وسایل ارتباطی  ۳- سیستمهای دربازکن و فراخوان

 ۴- سیستم TV 5-  سیستم حفاظتی ۶- سیستم ساعت مرکزی   ۷- سیستم صوتی

۸-سیستم بدون وقفهUPS



دانلود جلد 2 نشریه 110  pdf

جلد 1: مشخصات فنی عمومی و اجرایی تاسیسات برقی کارهای ساختمانی تاسیسات برقی فشار ضعیف و فشارمتوسط

فهرست جلد 1 مطالب :

۱- لوله کشی برق ۲- سیم کشی برق  ۳- کلید و پریز  ۴- چراغهای روشنایی

۵- تابلوهای فشار ضعیف ۶- تابلوهای فشار متوسط  ۷- کابلهای فشار ضعیف

۸-کابلهای فشار متوسط  ۹-مولدهای برق ۱۰- ترانسفورماتورهای قدرت فشار متوسط

۱۱- خازنهای صنعتی  ۱۲-منابع تغذیه جریان مستقیم یا یکسوساز  ۱۳- وسایل شبکه

۱۴- سیستم حفاظت در برابر آذرخش یا برقگیر حفاظتی ۱۵- سیستم اتصال زمین

دانلود جلد 1 نشریه 110  pdf

جهت مشاهده فیلم فارسی دوره محاسبه

تاسیسات الکتریکی و برق ساختمان کلیک کنید

IP تجهیزات چیست

آی پی یا Ingress Protection درجه حفاظت تجهیزات در مقابل ورود گردو خاک و آب و رطوبت را بیان می کند که مطابق جداول زیر عدد اول درجه حفاظت در مقابل ورود ذرات جامد و عدد دوم درجه حفاظت در مقابل نفوذ آب و رطوبت را بیان می کند.

http://www.michael-smith-engineers.co.uk/pdfs/IPProtectionClasses2.pdf

http://www.ezscreen.com/ip_ratings.htm



مثال : IP65
6 به معنی حفاظت کامل بدون نفوذ گردو غبار
5 به معنی عدم نفوذ در برابر پاشش آب از همه طرف (360 درجه) بدون فشار.
بسیاری از تجهیزات الکترونیکی باید در طول مدت استفاده در مواجه شدن با آلاینده‌ها، رطوبت و ضربه از خود مقاومت نشان دهند. کلاس IP مشخص‌کننده‌ی این موضوع است که تا چه حد می‌توان بدون در نظر گرفتن امنیت به مقاومت دستگاه اطمینان کرد.
در جدول زیر می‌توانید شاخصه‌های اختصاصی کلاس‌های مختلف IP را با هم مقایسه کنید:

جهت مشاهده فیلم فارسی دوره محاسبه

تاسیسات الکتریکی و برق ساختمان کلیک کنید



عدد اول	درجه حفاظت
0	هیچگونه حفاظتی در برابر قسمت‌های برقدار و یا متحرک داخل  محفظه و همچنین هیچگونه حفاظتی در برابر ورود اجسام خارجی به داخل جسم وجود ندارد.
1	در برابر تماس‌های اتفاقی یا غیر عمدی با قسمت‌های برق ‌دار یا متحرک دستگاه حفاظت شده ولی عمداً و با اراده می‌توان به قسمتهای برق‌دار  و یا متحرک دستگاه دست زد و به طور خلاصه دستگاه در برابر  ورود اشیاء با قطر بزرگتر  از 50 میلیمتر حفاظت شده است.
2	قسمت‌های برق‌دار و یا محرک داخل دستگاه در برابر انگشت محافظت شده و یا به عبارت دیگر دستگاه در برابر ورود اشیاء خارجی با قطر بزرگتر از 12 میلیمتر حفاظت شده است.
3	قسمت‌های برق دار و یا متحرک داخل دستگاه در برابر ورود ابزار ، سیم و هرچیز دیگر با قطر بیش از 5/2 میلیمتر حفاظت شده و به طور کلی اشیاء با قطر بیش از 5/2 میلیمتر نمی توانند وارد دستگاه شوند.
4	قسمت‌های برق‌دار و یا متحرک داخل دستگاه در برابر ورود اجسام خارجی بیش از یک میلیمتر محافظت شده است.
5	حفاظت کامل در برابر تماس با قسمت‌های برق دار یا متحرک دستگاه، منفذهای ورود گرد و غبار به داخل دستگاه به طور کامل مسدود نشده ولی گرد و غباری که وارد دستگاه می‌شود باعث اختلال در سیستم داخلی و عملکرد دستگاه نمی گردد.
6	قسمت‌های برق‌دار و یا متحرک داخل دستگاه به طور کامل در برابر تماس‌های خارجی حفاظت شده و مطلقاً منفذی جهت ورود گرد و غبار به داخل دستگاه وجود ندارد.
عدد دوم	درجه حفاظت
0	دستگاه هیچ گونه حفاظتی در برابر آب ندارد.
1	دستگاه در برابر قطرات متراکم شده که به طور قائم از بالا بر روی قاب آن می چکد محافظت شده است.
2	دستگاه در برابر باران که به طور قائم یا با زاویه 60 درجه نسبت به خط قائم به بدنه آن ببارد حفاظت شده است.
3	دستگاه در برابر باران که به طور قائم یا با زاویه 60 درجه نسبت به خط قائم به بدنه آن ببارد حفاظت شده است.
4	دستگاه در برابر پاشش آب در هر جهت به بدنه آن حفاظت شده است.
5	دستگاه در برابر پاشش آب با فشار از هر جهت به بدنه آن در شرایط معین حفاظت شده و خطر جدی برای دستگاه ندارد.
6	دستگاه در برابر موقعیت خاص عرشه کشتیها حفاظت شده و در این شرایط آب وارد دستگاه نمی شود.
7	دستگاه در برابر غوطه ور شدن در آب حفاظت شده، وقتی جسم در داخل مایع غوطه ور است در فشار معین مایع و زمان معین آب وارد دستگاه نمی شود.
8	دستگاه در برابر غوطه ور شدن در آب در زمان نامحدود حفاظت شده، وقتی دستگاه در عمق معین از آب قرار میگیرد برای زمان نامحدود آب وارد دستگاه نمی شود.

دانلود نمونه نقشه تاسیسات الکتریکی ساختمان

نمونه ای از اصول و قواعد اجرای تاسیسات الکتریکی در منازل مسکونی برای مبتدیان..

دانلود فایل pdf

جهت مشاهده فیلم فارسی دوره محاسبه

تاسیسات الکتریکی و برق ساختمان کلیک کنید

دانلود مباحث و مقررات ملی ساختمان جدید

دانلود مبحث 2 مقررات ملی ساختمان- نظامات اداری
دانلود مبحث 3 مقررات ملی ساختمان- حفاظت ساختمان ها در مقابل حریق
دانلود مبحث 4 مقررات ملی ساختمان- الزامات عمومی ساختمان
دانلود مبحث 12 مقررات ملی ساختمان- ایمنی و حفاظت کار در حین اجرا
دانلود مبحث 13 مقررات ملی ساختمان- طرح و اجرای تأسیسات برقی
دانلود مبحث 15 مقررات ملی ساختمان- آسانسورها و پله های برقی

جهت مشاهده فیلم فارسی دوره محاسبه

تاسیسات الکتریکی و برق ساختمان کلیک کنید

آشنایی با دوربین مدار بسته

سیستم دوربین مداربسته سیستمی است که در آن ازیک مدار بسته برای اتصال دوربین‌ها به نمایشگر استفاده شده. در واقع تفاوت یک سیستم مداربسته با یک سیستم انتقال تصاویر تلوزیون در طریقه انتقال تصاویر است. در سیستم انتقال تلویزیون تصاویر انتقال تصاویر به صورت باز صورت می‌گیرد و امکان دریافت تصاویر به صورت آزاد وجود دارد حال آنکه در یک سیستم مداربسته تصاویر در مداری خاص به نمایشگرهای محدودی انتقال پیدا می‌کنند.

کاربردهای سیستم مداربسته

به طور حتم بزرگترین کاربرد سیستم‌های مداربسته در کابردهای امنیتی است اما با گسترش این سیستم‌ها استفاده از آنها هر روز در قسمت‌های مختلفی گسترش می‌یابد. در زیر به چندین نمونه از کاربردهای خاص این سیستم‌های اشاره می‌کنیم:

* نظارت بر ترافیک بر روی پل‌ها

* ضبط تصاویر در اجاق کیک پزی برای جلوگیری از ایجاد مشکل در حین پخت

* سیستم موقت سنجش سطح ترافیکی شهر

* استفاده از قابلیت ضبط Time lapse برای انیمیشن‌های خمیری

* استفاده در ورزشگاه برای دیدن بهتر صحنه‌های بازی

* استفاده در اتوبوس‌ها برای جلوگیری از خرابکاری

* استفاده در باغ وحش برای کنتل دائم حیوانات

این لیست را می‌توان با صدها کاربرد دیگر دوربین‌های مداربسته پر کرد.

 دوربین

نقطه شروع برای بررسی یک سیستم مداربسته دوربین مداربسته است. دوربین وظیفه دریافت تصاویر و تبدیل آنها به سیگنال‌های ویدئویی را دارد. دوربین‌ها با تمام تفاوت‌ها در مدل دارای قسمت‌های مشابهی هستند. به تصویر رو به رو توجه کنید.

در تصویر بالا قسمت‌های مختلف یک دوربین‌ها مانند lens (لنز), Focus adjustment (تنظیم فوکوس), Iris adjustment (تنظیم زاویه), Camera (دوربین), BNC plug (ورودی BNC), Main lead (تغذیه).

در واقع تمام دوربین‌ها دارای لنز با قابلیت تنظیم فوکوس و زاویه تصویر نیستند ولی بسیاری از آنها این قابلیت را دارند. ورودی BNC به کابل کوآکسیال متصل می‌شود.

مانیتور

مانیتور وظیفه نمایش تصاویر ضبط شده به وسیله دوربین مداربسته را بر عهده دارد. مانیتور یک سیستم مدار بسته می‌تواند یک تلویزیون یا یک مانیتور باشد که تفاوت آنها در نوع ورودی آنهاست. برای تلویزیون باید از ورودی آنالوگ استفاده کنید اما مانیتور باید با سوکت VGA به تقسیم کننده وصل شود.

تصویر زیر یک مانیتور را در ساده‌ترین حالت نمایش می‌دهد:



ساده‌ترین سیستم مداربسته

ساده‌ترین سیستم مداربسته تنها از بخش‌های اصلی تشکیل شده یعنی دوربین, مانیتور و کابل رابط. کابل تصویر دوربین بدون هیچ واسطه و به طور مستقیم به دوربین وصل می‌شود. چنین سیستم تنها قابلیت مشاهده تصاویر را از یک دوربین و برای یک نمایشگر فراهم می‌اورد و امکان بازبینی تصاویر نیز وجود ندارد.



قدم بعدی امکان نمایش چندین دوربین با یک مانیتور بود. این امکان با استفاده از یک سویچر در سیستم به وجود می‌آید. سوئیچر این امکان را برای شما به وجود می‌آورد تا تصویر چند دوربین را به طور مجزا بر روی مانیتور ببینید. سوئیچر همچنین می‌توانست این امکان را فراهم کند تا صدا نیز از دوربین دریافت شود (البته در صورتی که دوربین دارای میکروفن بود). یکی از معایب سوئیچر وقفه نمایش تصاویر در زمان عوض کردن تصویر بود. در سیستم‌های قدیمی تنها دوربینی که در آن لحظه در حال نمایش بر روی مانیتور بود روشن بود و بقیه دوربین‌ها خاموش می‌ماندند (چون امکان ضبط همه تصاویر باهم وجود نداشت) بنابراین در زمان تغییر تصاویر مدتی طول می‌کشید تا دوربینی که تازه روشن شده بود تصویر درستی را ارائه دهد.

با این حال این سیستم بسیار ارزان بود و نصب آن هیچ پیچیدگی نداشت.

سیستم مدار بسته با امکان نمایش چهار دوربین بر روی یک مانیتور (مانیتور و سوئیچر مشترک نمایش داده شده‌اند)



جهت مشاهده فیلم فارسی دوره محاسبه

تاسیسات الکتریکی و برق ساختمان کلیک کنید

جزوه آموزشی جریان ضعیف و اعلان حریق

دانلود جزوه آموزشی فارسی در مورد سیستمهای اعلام حریق و جریان ضعیف

 پسوورد برای باز شدن: tasisat-bargh.blogfa.com

   http://s4.picofile.com/file/7839191284/Fire_Alarm_tasisat_bargh_blogfa_com_.zip.html

جهت مشاهده فیلم فارسی دوره محاسبه

تاسیسات الکتریکی و برق ساختمان کلیک کنید

دانلود جزوه آموزشی رله و حفاظت

دانلود جزوه آموزشی  رله ستینگ و هماهنگی حفاظتی  coordination در 120 صفحه با تصاویر گویا

پسوورد برای باز شدن: tasisat-bargh.blogfa.com



http://s4.picofile.com/file/7839187632/Coordination_tasisat_bargh_blogfa_com_.zip.html

جهت مشاهده فیلم فارسی دوره محاسبه

تاسیسات الکتریکی و برق ساختمان کلیک کنید

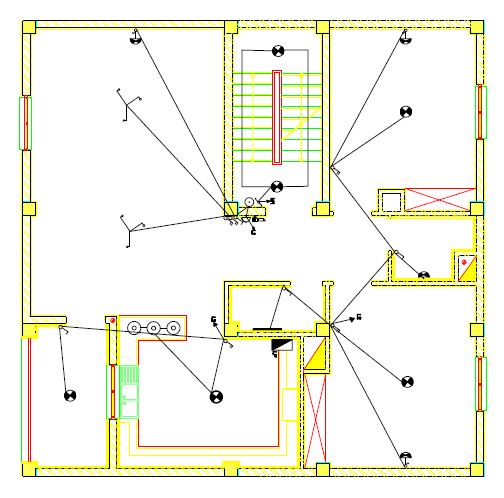

دانلود رایگان نمونه نقشه برق ساختمان به صورت اتوکد



نقشه های تاسیسات الکتریکی ساختمان ها مسکونی و تجاری نقش اساسی و بسیار مهمی را در ساختمان اجرا می کند. چنانچه پیش بینی ها ی لازم در این مجموعه نقشه های به عمل نیاید موجب تحمیل هزینه های بیشتر و گاها موجب ناهماهنگی در اجرا دیگر عملیاتهای ساختمانی می گردد.

در این پست نقشه های اجرایی تاسیسات الکتریکی یک مجتمع مسکونی تقدیم شما بازدید کننده گرامی می گردد.

نقشه های موجود در این مجموعه عبارتند از :

- رایزر دیاگرام ایفون

-پلان سیم کشی انتن مرکزی

-پلان سیم کشی و چیدمان پریز ها ی تلفن و ماهواره

-پلان باز انتن بام

-دتایل سیم کشی انتن مرکزی

- رایزر دیاگرام تلفن ساختمان

توجه داشته باشبد که فایلها توسط نرم افزار اتوکد ترسیم شده و با  dwg ذخیره شده اند . این نقشه ها کاملا اجرایی بوده و قبلا مورد تایید سازمان نظام مهندسی ساختمان نیز قرار گرفته است.

نمونه نقشه های موجود علاوه بر ایجاد ذهنیت جهت طراحی بهتر به یادگیری قوانین و الزامات مهندسی برق جهت ترسیم نقشه های تاسیسات الکتریکی کمک شایانی خواهد کرد.

  دانلود نقشه سیستم انتن مرکزی ،تلفن ، ماهواره و دتیل ها و رایز دیاگرام های مربوطه

جهت مشاهده فیلم فارسی دوره محاسبه

تاسیسات الکتریکی و برق ساختمان کلیک کنید

آشنایی با انواع فیوزها

فیوز کاردی

کلید فیوز (پیچاز )

فیوز سیگاری

فیوز فشنگی

فیوز فشار قوی cut out کات اوت
